11月9日，郑州大学物理学院、中原之光实验室第八届科普开放日圆满落下帷幕！让我们一同回顾那些精彩的时刻，感受科学的无限魅力吧！

本次活动研究院共展出了5件展品，让我们来认识一下它们吧~

光罩，又称掩模版，由石英玻璃作为衬底，在其上面镀上一层金属铬和感光胶，成为一种感光材料，把已设计好的电路图形通过电子激光设备曝光在感光胶上,被曝光的区域会被显影出来，在金属铬上形成电路图形，成为类似曝光后的底片的光掩模版，然后应用于对集成电路进行投影定位。

在制作IC的过程中，利用光蚀刻技术，在半导体上形成图型，为将图型复制于晶圆上，必须透过光罩作用的原理，类似于冲洗照片时，利用底片将影像复制至相片上。

晶圆(Wafer)是生产集成电路所用的载体，多指单晶硅圆片。单晶硅圆片由普通硅砂提炼，经过溶解、提纯、蒸馏一系列措施制得多晶硅，多晶硅再经熔融、单晶晶核提拉制成具有一定晶体学取向的单晶硅棒，单晶硅棒经过抛光、切片之后，就成为了晶元。

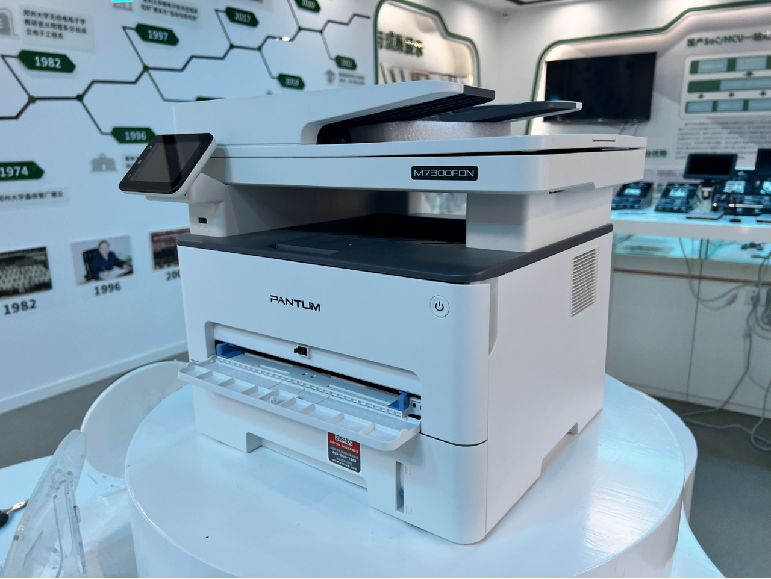

2021年，奔图打印机受邀参加了国家“十三五”科技创新成就展。同时，该打印机主控芯片凭借“国产打印机核心SoC芯片自主研制与规模化应用”荣获中国电子学会科学技术奖一等奖，而该芯片正是研究院参与部分设计和测试验证的重要成果。“十三五”展会上，国家重要领导对奔图取得的成绩给予高度赞赏。随着国家对信息安全的重视程度不断提高，奔图打印机凭借自主可控带来的超高的安全性在信创市场的份额持续领先。

APM32是基于Arm® Cortex®-M0+/M3/M4F内核的32位工业级/车规级MCU，具有低功耗、高性能、高集成度以及快速移植等特性。凭借优异的系统性能、丰富的协处理功能以及灵活的使用体验，有助于用户缩短产品设计时间、降低开发成本、实现性能最优化。目前可广泛应用于智慧家居、高端消费电子、汽车电子、工业控制、智慧能源、以及通信设施等领域。

采用APM32F407作为主控芯片，运用了谐振抑制、机械参数辨识、自适应陷波器、分数阶控制算法、PWM多更新等先进控制算法；达到了多项业内领先性能如电流环带宽高达4000Hz、速度环带宽>800Hz、百兆EtherCAT、高同步周期、低时钟抖动等。

灵活拓展空间：采用DSP+FPGA+IPM 架构，具有很强的二次开发和拓展空间灵活软件架构:不同功能的程序分层明确清晰，易于封装、协同开发和维护。

主要应用领域：工业机器人、数控机床、工业自动化等。

科普开放日的成功举办，不仅让科学精神得到传承与弘扬，也让更多同学了解到集成电路的世界，让更多人享受到科学的乐趣，让我们带着这份对科学的热爱与追求，继续前行，在未来的日子里，共同期待更多科学奇迹的诞生！
