近日，课题组在全无机铜基卤化物LED研究方向取得重要进展，相关成果以“Synchronous Defect Passivation and Interfacial Dipole Engineering for Efficient and Stable Cesium Copper Iodine Yellow LEDs”为题发表在国际知名期刊《Advanced Functional Materials》上。论文第一作者为博士研究生姬心震和广东工业大学肖翔天博士，通讯作者为王恺教授和史志锋教授，郑州大学物理学院为第一单位。

无铅铜基卤化物CsCu2I3具有1D链状结构、本征黄光发射、高稳定性和低毒性，是理想黄光LED发光层的候选者。然而，采用溶液法制备的多晶薄膜常存在大量缺陷，导致严重的非辐射复合损失。同时，在所构筑的器件结构中，空穴注入势垒（0.69 eV）远高于电子注入势垒（0.25 eV），导致器件运行时载流子注入不平衡，进而限制器件效率。

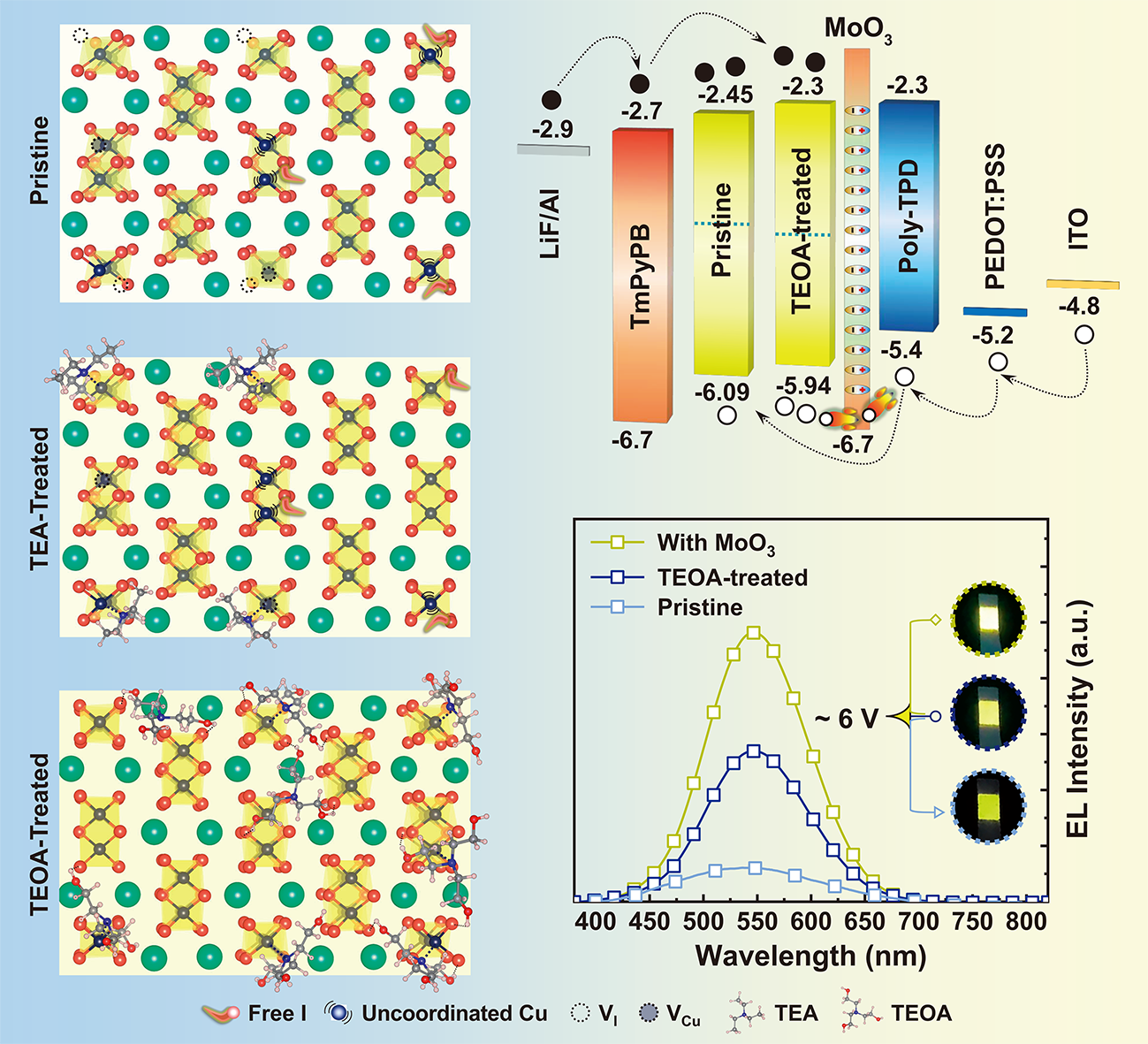

针对以上问题，研究团队提出了从材料到器件的协同优化策略。材料层面，设计含N、O多配位位点的三乙醇胺（TEOA）分子，通过N-Cu配位钝化Cu相关缺陷，并利用OH-I氢键锚定I−以限制VI形成，同步实现了对CsCu2I3的缺陷钝化与结晶调控。器件层面，引入MoO3偶极层构建界面电场，降低空穴注入势垒同时提高空穴跳跃速率，从而实现载流子注入平衡。最终，协同优化后的器件EQE达1.67%，亮度为544.4 cd/m2，寿命T50达1037分钟，为高效稳定无铅金属卤化物LED的设计与优化提供了参考。

该项工作得到了国家自然科学基金项目、河南省自然科学基金等项目的支持。

文章链接：https://doi.org/10.1002/adfm.202523200
